OTDR: 커넥터 없는 광섬유 케이블 측정

관리자 2025-12-04 조회수 646

첨부파일(1)

OTDR 커넥터 없는 광섬유 케이블 측정.pdf (282.5 KB)

광섬유 케이블 제조 과정 에서 제품을 평가할 때 , 양쪽 끝에 커넥터가 없는 미가공 광섬유 의 길이와 감쇠를 측정해야 하는 경우가 종종 있습니다 .

광 시간 영역 반사계( OTDR ) 포트는 커넥터가 필요하기 때문에 미가공 광섬유를 직접 연결할 수 없습니다 .

V-그루브 는 한쪽 끝에 커넥터가 있는 발사 광섬유와 미가공 광섬유를 연결해주는 도구입니다 . 이를 통해 미가공 광섬유 를 OTDR 에 연결 하여 측정 할 수 있습니다 .

V -g 그루브

• 광섬유 두께에 맞게 V자형 홈이 파인 광섬유 커플링 도구 .

• 두 개의 광섬유 가 홈을 따라 서로 맞물립니다 .

• 반사를 억제하기 위해 접촉점에 굴절률 일치 젤을 도포합니다 .

• 멀티코어 광섬유(테이프 또는 리본 광섬유) 용 버전 도 제공됩니다 .

• 외경이 다른 섬유는 연결할 수 없다는 점에 유의하십시오 . 외경 은 반드시 동일 해야 합니다 .

V자형 홈

측정 대상 광섬유의 길이가 짧거나 정밀한 측정이 필요한 경우, 출발 광섬유를 더미 광섬유로 사용하십시오. 출발 (더미) 광섬유의 길이는 광섬유 근단부의 데드존보다 길어야 하며, 이벤트로 감지될 수 있을 만큼 충분히 길어야 합니다.

OTDR에서 "더미 파이버 설정"을 켜고 분석을 수행하면 V-홈 위치는 [R] 지점이 되고 광섬유 끝단은 [E] 지점이 됩니다. 따라서 발사 광섬유 부분을 제외한 측정 대상 광섬유 부분([R]과 [E] 사이)만 분석됩니다.

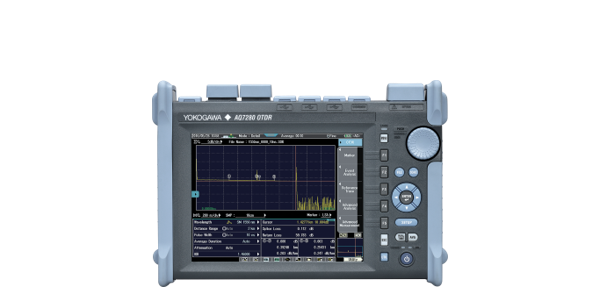

AQ 7280용 더미 파이버 설정

• [설정], [F1: 상세 정보],
[F3: 분석 설정] 및 [파이버 설정 시작] 을 누르십시오.

• [거리 설정]을 선택하세요

• "시작 위치" 섹션에 시작 광섬유의 길이를 입력하십시오.

OTDR: 커넥터가 없는 광섬유 케이블 측정

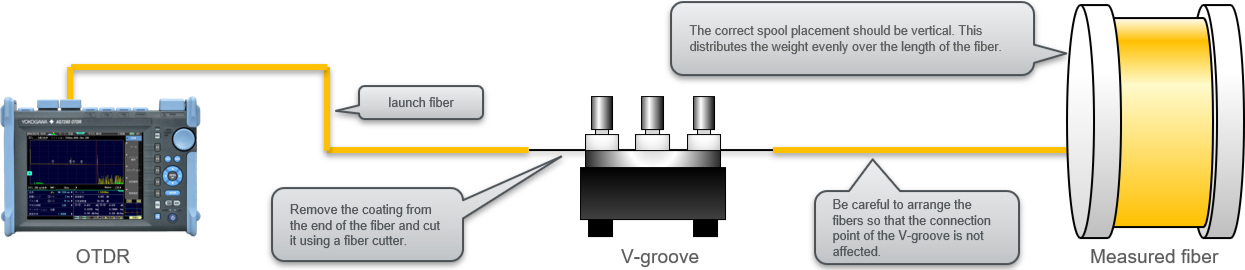

When evaluating products in the manufacture of optical fiber cable, it is often necessary to measure fiber length and attenuation for an unprocessed fiber, which does not have a connector at either end. Since the Optical Time Domain Reflectometer (OTDR) port requires a connector, an unprocessed fiber cannot be connected directly to it. V-groove is a tool that can join a launch fiber, which has a connector on one end, to an unprocessed fiber. This allows it to be connected to the OTDR and measured.

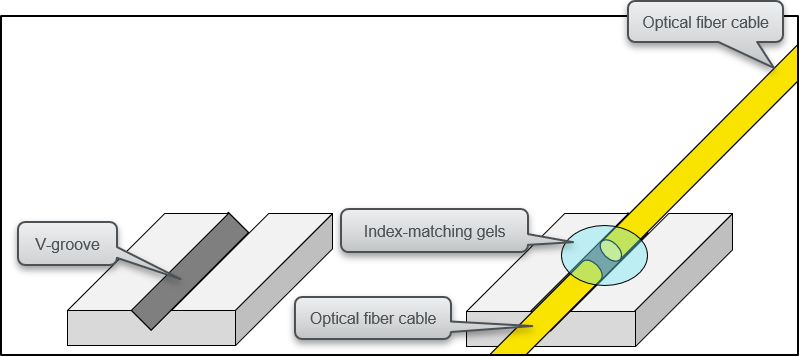

V-groove

•A fiber coupling tool with V-shaped grooves cut to fit the thickness of the fiber.

•Two optical fibers lock along the groove.

•Index-matching gels are applied to the contact point to suppress reflection.

•A version is also available for multicore fibers (tape or ribbon fiber),

•Please note that it is not possible to mate fibers with different outer diameters. Outer diameters must be the same.

V-groove

If the fiber to be measured is short, or if a precise measurement is desired, use the launch fiber as a dummy fiber. The launch (dummy) fiber length should be longer than the dead zone at the near-end of the fiber. It must be long enough to be detected as an event.

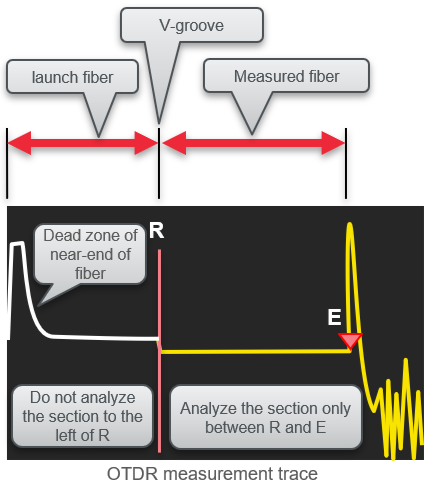

By performing analysis with the “Dummy fiber setting” on the OTDR turned on, the V-groove position becomes [R] point and the far-end of the fiber becomes [E] point. Therefore, only the measured fiber portion (between [R] and [E]) excluding the launch fiber portion is analyzed.

nDummy Fibers setting for AQ 7280

•Press the [SETUP] , [F1: Detail],
[F3: Analysis Setup], and [Launch Fiber Setting]

•Select [Set on Distance]

•Enter a length of launch fiber in the “From Start” section.

OTDR: Measurement of “Unconnectorized” Optical Fiber Cables
