통신 시스템과 광 네트워크를 연결하는 데에는 여러 종류의 광 커넥터가 사용됩니다. 광섬유 끝단에 오염이 발생하면 통신 네트워크 장애가 발생할 수 있습니다. 실제로 통신 네트워크 장애의 50% 이상이 커넥터 표면 상태로 인해 발생합니다. 또한, 커넥터 표면의 결함은 광 시간 영역 반사계(OTDR) 측정 결과에 큰 영향을 미칩니다.

그림 1은 커넥터 단면이 오염된 경우의 측정 파형을 보여주고, 그림 2는 동일한 커넥터의 단면을 세척한 후의 파형을 보여줍니다. 오염된 커넥터 표면의 파형에서는 반사 후 나타나는 기울기가 더 커집니다. 감쇠 사각지대 또한 길어지기 때문에 이벤트를 정확하게 감지할 수 없습니다. WDM이나 PON과 같은 고출력 통신 경로에서는 피지, 먼지 또는 긁힘과 같은 오염으로 인해 커넥터가 소손될 수 있습니다. 커넥터 표면 세척은 광섬유 설치 및 유지보수에 매우 중요합니다. 따라서 국제 표준에 부합하는 판단 기준을 갖춘 광섬유 검사 프로브를 사용한 품질 보증 검사는 값비싼 사고를 예방하는 데 필수적인 도구입니다.

광섬유 프로브*를 연결하면 AQ7280 및 AQ1210으로 광섬유 끝단을 검사할 수 있습니다. 이 OTDR에 포함된 광섬유 표면 검사 기능(/FST 옵션)은 광섬유 표면의 오염 및 긁힘 여부를 자동으로 판정합니다. 이 판정은 IEC 61300-3-35 표준 또는 사용자 정의 기준에 따라 이루어집니다. 판정 결과는 저장하여 설치 완료 후 PDF 보고서에 첨부하여 효과적인 증거 자료로 활용할 수 있습니다.

그림 1: 긁힘과 얼룩이 있는 단면 으로 인해 측정 결과가 부정확하게 나타난 사례.

그림 2: 깨끗한 단면 의 정확한 측정 궤적 .

A number of types of optical connectors are used to interface communication systems with optical networks. If the end surface of an optical fiber is contaminated, it can cause a communication network failure. In fact, more than 50% of communication network failures are caused by connector surface conditions. In addition, defects on the connector surface greatly affect Optical Time Domain Reflectometer (OTDR) measurement results.

Fig. 1 shows the measurement trace resulting from a dirty end face while Fig. 2 shows the trace with the same connector after its end face has been cleaned. In the trace for the contaminated connector surface, a slope appearing after the reflection becomes larger. Since an attenuation dead zone also becomes longer, an event cannot be detected correctly. On a high power communication path such as WDM or PON, connector burn out can result from contamination such as sebum and dust or scratches. Cleaning connector surfaces is crucial for the installation and maintenance of optical fibers. Thus, the quality assurance inspection using a fiber inspection probe with judgment criteria that conforms to a global standard becomes a critical tool to avoid costly consequences.

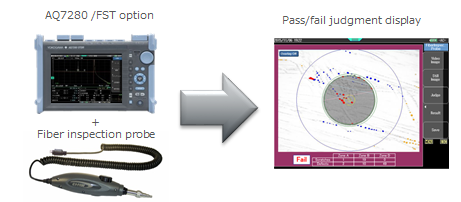

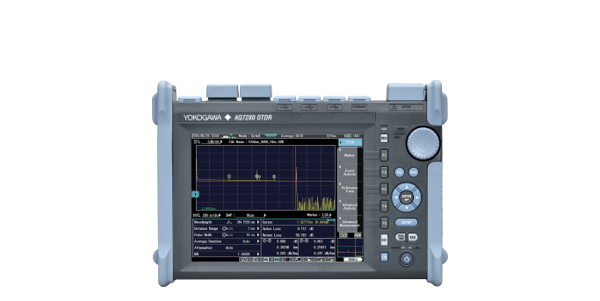

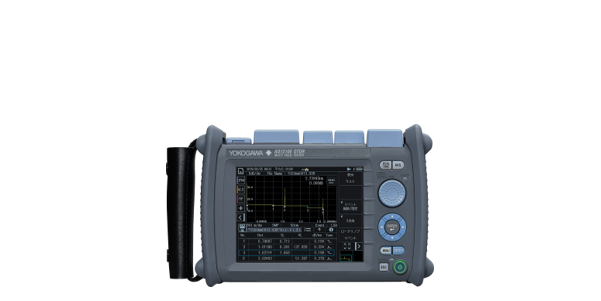

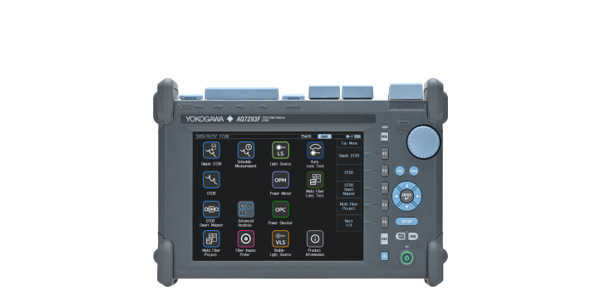

By connecting a fiber probe*, inspection of the fiber end is available with the AQ7280 and AQ1210. The fiber surface inspection function included in the these OTDRs (/FST option) automatically performs pass/fail judgment on contamination and scratches on the fiber surface. This is based on the IEC 61300-3-35 standard or user-defined criteria. The judgment result can be saved and added to a PDF report as an effective evidence after installation is complete.

*Please check each product page for verified models.

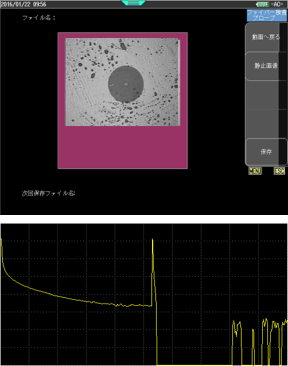

Fig. 1: Incorrect measurement trace due to an end face with scratches and stains.

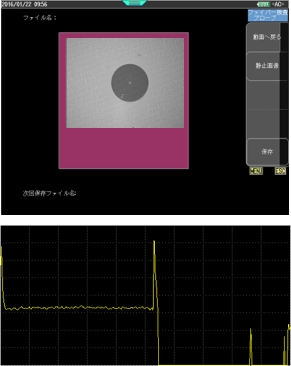

Fig. 2: Correct measurement trace for a clean end face.
