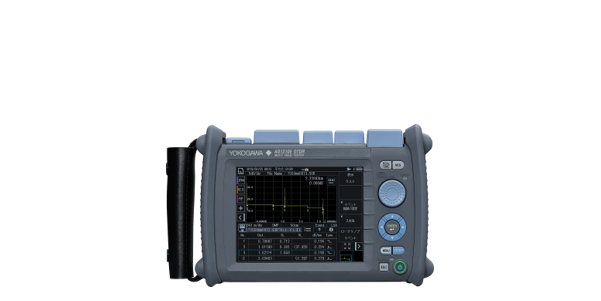

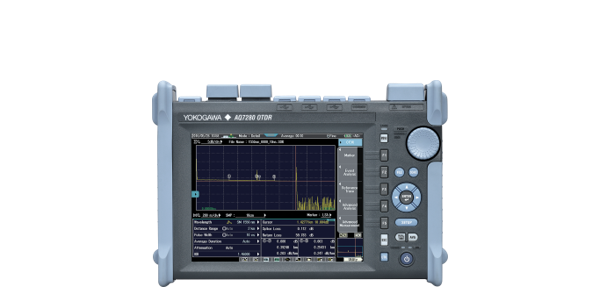

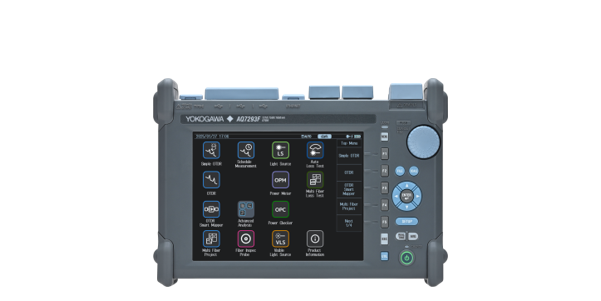

설치 또는 유지보수가 완료된 후에는 Optical Time Domain Reflectometer (OTDR) 측정값을 포함하는 작업 보고서가 필요한 경우가 있습니다. 요꼬가와 OTDR의 보고서 기능을 사용하면 측정 데이터가 포함된 PDF 형식의 보고서를 생성하여 작업 보고서로 활용할 수 있습니다. 이 기능은 일괄 처리를 지원하여 한 번에 여러 보고서를 생성할 수 있습니다.

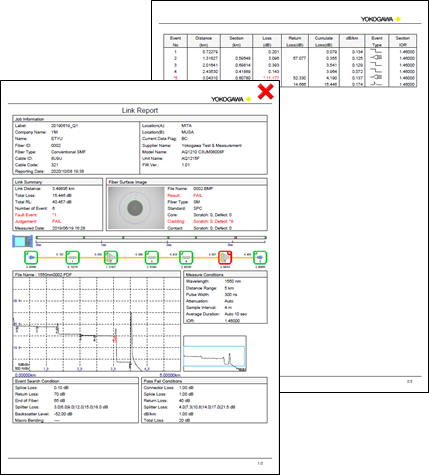

보고서에는 측정 조건, 측정 데이터(OTDR 트레이스, 광섬유 단면 이미지 및 트레이스 개요 등) 및 분석 결과(측정 결과, 마커 정보, 이벤트 감지 조건, 합격/불합격 판정 조건 등)가 포함됩니다. 보고서 형식은 사용자의 선호에 따라 선택할 수 있습니다.

모델명, 일련번호, 펌웨어 번호, 측정 날짜 등의 일부 측정 정보는 수정할 수 없지만, 라벨, 회사명, 이름, 케이블 ID, 광섬유 ID, 광섬유 종류, 케이블 코드, 출발지, 도착지, 시공 절차 등의 정보는 수정할 수 있습니다. 수정 가능한 정보는 추후 불러올 수 있도록 사전에 저장됩니다.

윈도우 PC용 무료 소프트웨어인 AQ7933 OTDR 에뮬레이션 소프트웨어를 사용하면 더욱 자세한 보고서를 생성할 수 있습니다.

A work report that includes an Optical Time Domain Reflectometer (OTDR) trace is sometimes required after installation or maintenance is completed. The report function in the Yokogawa OTDR can create a report in PDF format that includes the measured data and can be used as a work report. This function supports batch processing, which can generate several reports in a single operation.

The report includes the following information: measurement conditions, measurement data (OTDR traces, fiber end face image and trace overview, etc.) and analysis results (measurement results, marker information, event detection conditions, Pass/Fail judgment conditions, etc.). The format can be selected according to the user’s preference.

Some of the measurement information such as model name, serial number, firmware number and measurement date cannot be modified while other information  such as label, company name, name, cable ID, fiber ID, fiber types, cable code, originating location, terminating location, construction procedure, etc. can be. Information that can be modified is stored in advance for later recall.

With the AQ7933 OTDR emulation software, which is a free software for a Windows PC, a more detailed report can be generated.
