파워 아날라이저

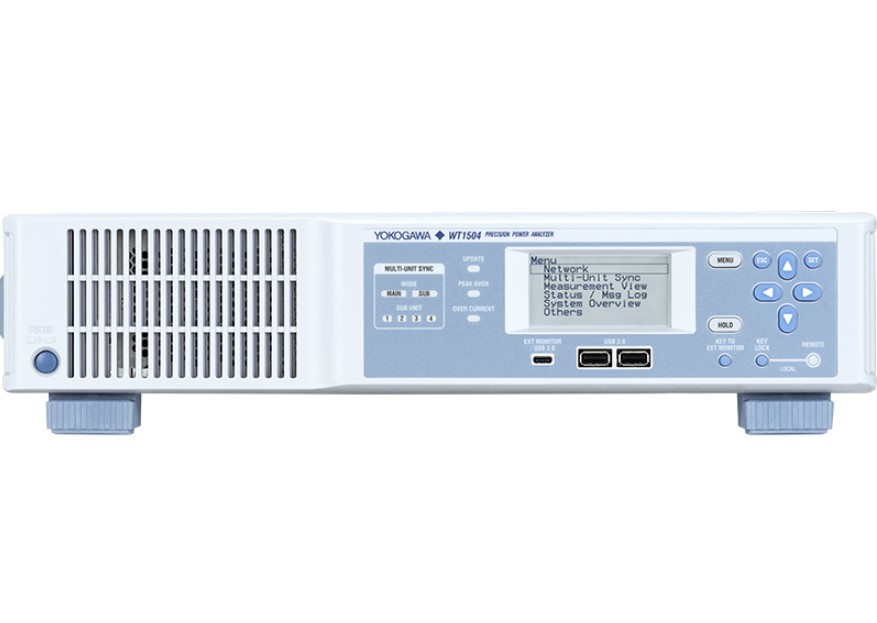

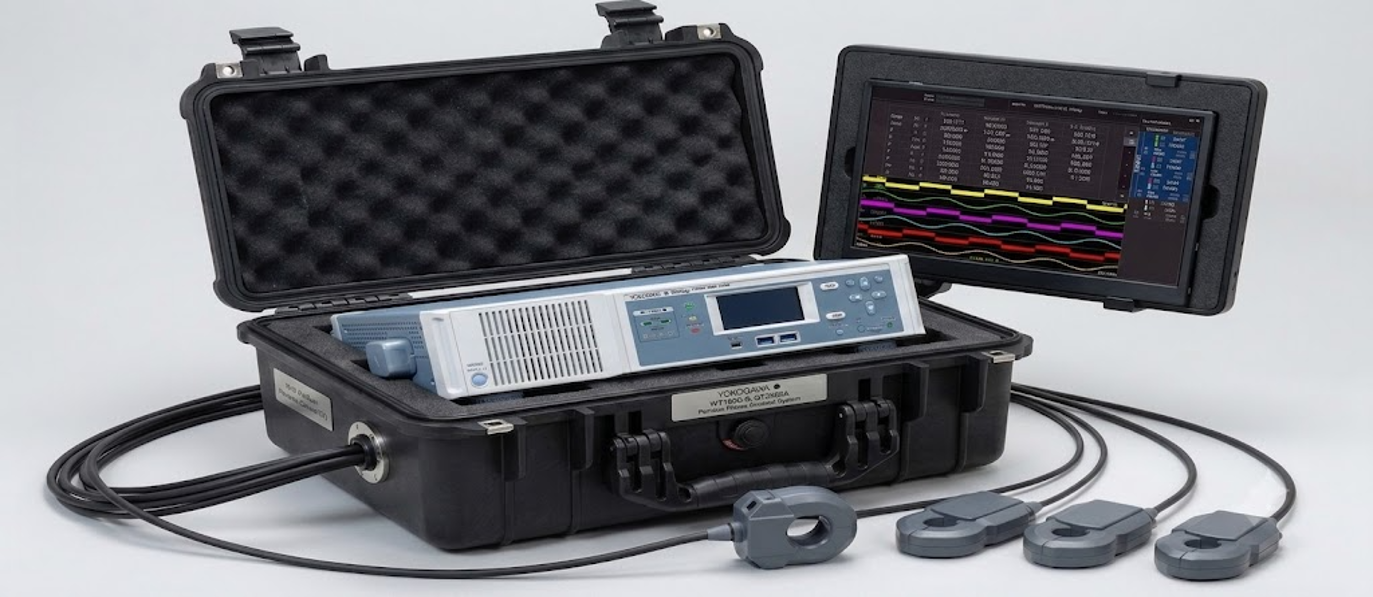

WT1500

Precision Power Analyzer

xEV 기술과 신재생 에너지의 지속적인 성장으로 고전압 장비를 기반으로 하는 평가, 테스트 및 생산 역량에 대한 수요가 급증하고 있습니다. 이러한 시스템의 목표 전압은 수천 V에 달할 수 있어 일반적인 분석 환경에서는 특수 고전압 분배기 장비가 필요합니다. 이러한 분배기는 측정 오류를 유발하여 전반적인 정확도를 떨어뜨리고 배선 및 장비 설치를 복잡하게 만듭니다. 또한, 기존 모터 효율 측정 방식은 전력 신호와 리졸버 신호를 별도로 측정하여 PC에서 동기화해야 합니다.

기존 전력 분석기 모델은 에너지 저장 시스템(ESS) 및 전력 변환 시스템(PCS)에 필요한 전압 입력 범위를 지원하지 않거나, 모터 테스트를 위한 리졸버 기능을 제공하지 못하거나, 크기가 너무 커서 기존의 랙 마운트 또는 데스크 기반 설치 환경에 적합하지 않았습니다. 이러한 문제점을 해결하기 위해 WT1500을 개발했습니다. WT1500은 최대 2000V 시스템에 필요한 기능과 성능을 제공하면서도 고전압 분배기가 필요 없으며, 19인치 폭, 2U 높이의 컴팩트한 디자인을 자랑합니다.

고성능

WT1500은 WT 시리즈 중 최고 수준인 ±0.038%(DC, 50/60Hz)의 총 전력 정확도와 ±0.07%(S)의 저역률 정확도를 달성하며, 고전압(HV) 및 광대역(WB) 두 가지 입력 소자를 지원합니다. HV 소자는 최대 2000V DC 및 300kHz의 직접 측정을 지원하여 고전압 PCS 및 ESS 애플리케이션에 적합합니다. WB 소자는 최대 1000V 및 2MHz 대역폭을 지원하여 최신 xEV 모터에서 발생하는 복잡한 고주파 파형을 측정하는 데 필수적입니다. 두 입력은 공통 센서 입력을 공유하며 단일 장치에서 혼합하여 사용할 수 있습니다.

시스템 통합 및 공간 절약형 디자인

WT1500은 컴팩트한 2U 높이(약 88mm) 설계로 엔코더 및 리졸버 신호 입력, IEEE 1588 시간 동기화, CAN/CAN-FD 버스 출력, UDP 통신을 통한 저지연 데이터 전송 등 4가지 전력 측정 및 4가지 모터 평가를 지원합니다. PC, 외부 모니터 또는 태블릿을 통한 원격 제어를 위한 다양한 인터페이스를 갖추고 있으며, 간편한 연결 설정 또는 독립형 장비로 사용할 수 있도록 소형 전면 패널을 탑재했습니다. WT1500은 공간 효율성이 뛰어나 평가 시스템 랙에 쉽게 통합할 수 있습니다.

확장 가능한 측정

4개 이상의 채널이 필요한 측정의 경우, 최대 5대의 WT1500 장치를 동기화하여 20채널 전력 측정이 가능합니다. 한 대의 장치가 메인 컨트롤러 역할을 하여 하위 장치 구성을 관리하고 데이터 수집을 통합합니다. 다중 장치 동기화 지원 기능은 곧 출시될 예정입니다.

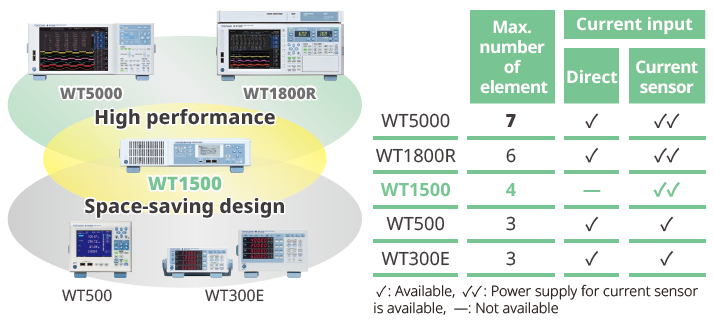

2U 크기에 4개의 전원 채널과 4개의 모터 채널을 담았습니다.

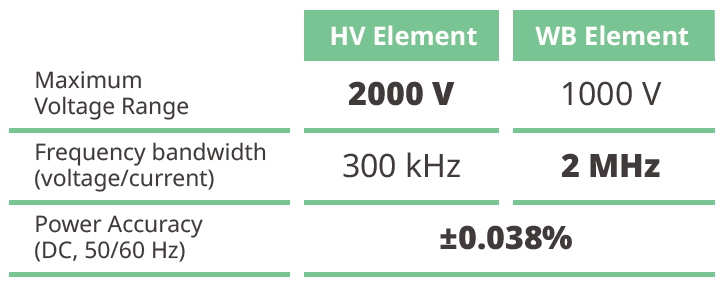

동급 최고 수준의 정확도, 고전압 및 넓은 대역폭

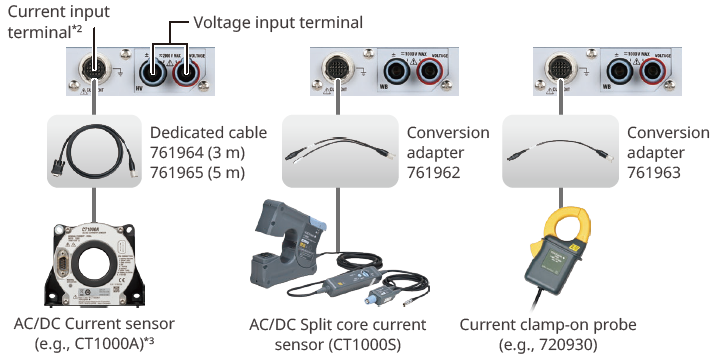

광범위한 전류 센서 호환성

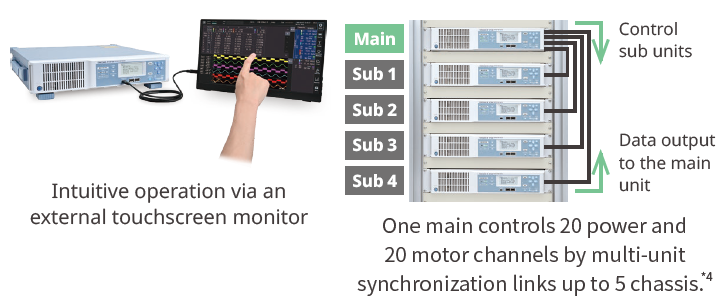

20개의 동기화된 전력 채널

*1： 전체 정확도. 전류 센서 정확도에 전력 정확도를 더한 값입니다.

*2 : 전류 측정을 위해서는 전류 센서가 필요합니다. 전류 센서의 정확도는 전류 및 전력 정확도에 더해집니다.

*3： 761966 변환 어댑터와 761954/55/56 전용 케이블을 사용하여 연결할 수도 있습니다

*4 : 여러 장치를 동기화하려면 /SY1 옵션이 필요합니다. /SY1 옵션은 곧 제공될 예정이며, 향후 출시될 옵션 업그레이드 라이선스를 사용하여 구매한 장치에 추가할 수 있습니다.

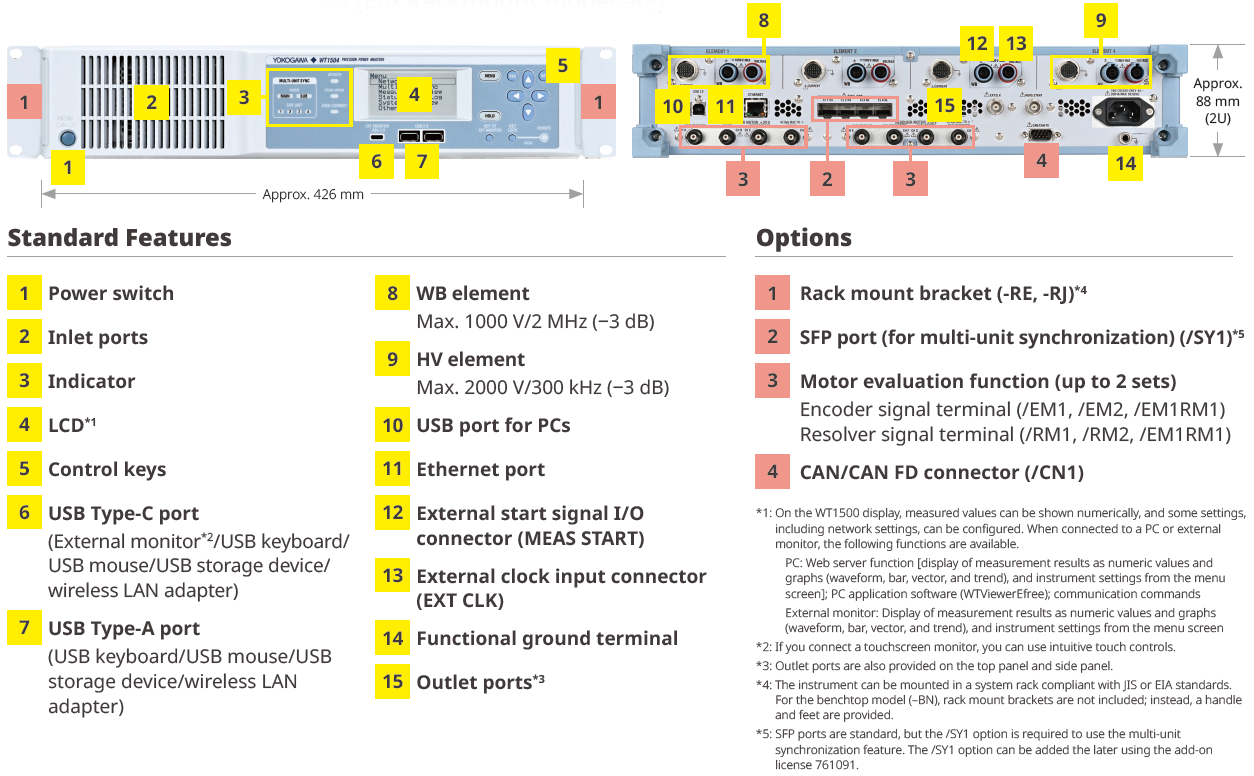

전면 패널/후면 패널 (EIA 랙마운트 모델 -RE)

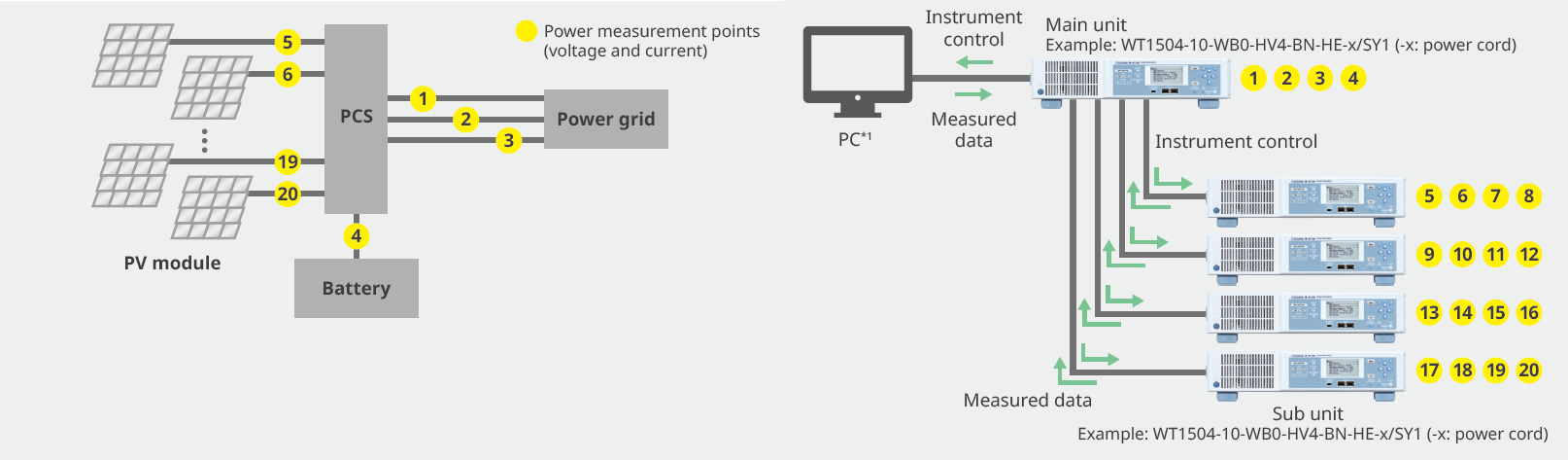

전력 조절 시스템(PCS) 평가

배경/과제

재생에너지 시스템은 효율성 향상 및 비용 절감을 위해 더 높은 작동 전압(> 1500V)과 다중 스트링 구조로 전환되고 있습니다. 이러한 추세는 측정 지점의 수를 증가시키는 동시에 매우 정확한 전력 측정을 요구합니다.

WT1500 솔루션

±0.038%의 높은 정확도의 전력 측정(DC, 50/60Hz) ^*2
최대 2000V DC를 직접 측정 ^*3
중앙 집중식 제어 기능을 갖춘 20개의 동기화된 전력 채널 ^*4

*1： 통신 명령, 웹 서버 및 WTViewerEfree(무료 소프트웨어)를 사용할 수 있습니다.

*2 : 이는 WT1500의 정확도입니다. 여기에 전류 센서의 정확도가 더해집니다.

*3：1000V를 초과하는 측정에는 HV 소자, 758932 고전압 안전 단자 어댑터 및 호환 케이블을 사용하십시오.

*4 : /SY1 옵션, 720941 광 트랜시버 모듈 및 720942 광섬유 케이블이 필요합니다.

*5： WB 요소가 필요합니다.

*6： 옵션으로 입력 신호(인코더 또는 리졸버)와 분석할 모터 수(1~4개)를 선택할 수 있습니다. /EM1(인코더를 사용한 최대 2개 모터 분석), /RM1(리졸버를 사용한 1개 모터 분석), /EM2(인코더를 사용한 최대 4개 모터 분석), /RM2(리졸버를 사용한 최대 2개 모터 분석) 또는 /EM1RM1(인코더를 사용한 최대 2개 모터 분석 및 리졸버를 사용한 1개 모터 분석) 중에서 선택할 수 있습니다.

*7： /CN1 옵션은 필수입니다. 일반 측정 데이터 또는 고조파 측정 데이터를 각 데이터 업데이트 간격마다 출력할 수 있습니다.

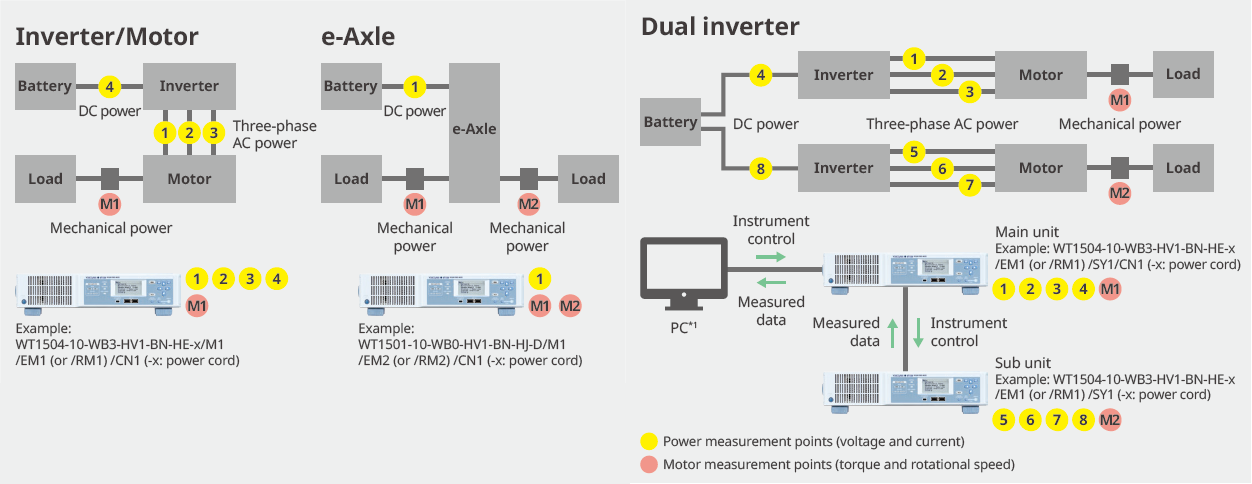

전기차 파워트레인의 효율성 평가

전기차 파워트레인은 효율성 향상, 경량화 및 시스템 설계 단순화를 위해 통합형 e-액슬 및 듀얼 인버터 아키텍처로 진화하고 있습니다. 이러한 아키텍처는 여러 전력 경로에 걸쳐 DC, AC, 토크 및 속도를 포함한 전기 및 기계 신호를 동시에 측정해야 합니다. 측정 지점 수가 증가함에 따라 동기화된 고정밀 다채널 데이터 수집과 CAN 및 CAN-FD와 같은 인터페이스를 통한 제어 시스템과의 원활한 통합이 필수적입니다.
